平面図形の3D化で設計のイメージがもっとリアルに

図面作成ソフト「図面のプロ4」

8月5日（火）新発売

https://www.sourcenext.com/product/0000014901/



ソースネクスト株式会社（本社：東京都港区赤坂1-14-14　第35興和ビル4階 代表取締役社長：小嶋 智彰）は、8月5日（火）、弊社サイト上で3D図面作成ソフト「図面のプロ4」(10,780円・税込、ダウンロード版)を発売します。

本製品は、初心者でも簡単に操作できる図面作成ソフトです。本バージョンでは、平面の作図を3D化する機能が新たに搭載されました。JW_CADやAutoCADなどの汎用CAD形式への出力にも対応。日曜大工(DIY)から間取り図、不動産の配置図作成まで、汎用的にご利用いただけます。





【　「図面のプロ」シリーズとは　】

「図面のプロ」シリーズは簡単に図面をかけるソフトで、初心者でも直感的に操作できます。建具や家具、住宅設備など豊富な部品を収録し、日曜大工やDIYの設計図作成、引越や模様替えのイメージづくりなどに便利です。作図が終わったあとも印刷だけでなく、画像の出力（jpeg/png/gif/emf）ができます。

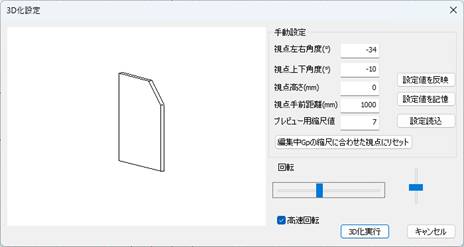

【　「図面のプロ4」の特長　】 ■3D機能を、新搭載　NEW 難しい技術や知識がなくても、平面図から立体図形を簡単に作成できます。 平面図の多角形（四角形）に厚みを設定するだけで、自動3D化します。新しく作る図面だけでなく、「図面のプロ」１～3で作成したデータにも適用できます。



■図面を各方面から把握

図面を各方向から見た状態を階層でまとめて把握できます。

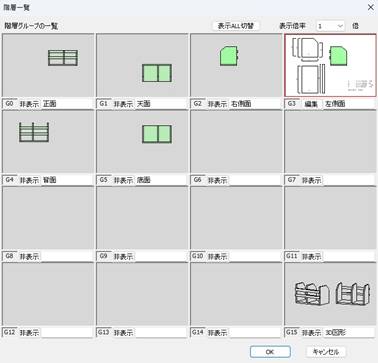

グループ階層0に正面、1に天面、2に右側面、3に左側面、４に背面、5に底面と各方向に平面図が見えます。





■汎用CADへの互換性　NEW

直線で描かれた任意の方向の3D平行図を作成できます。直線のため、JW_CADやAutoCADなどの汎用CADに出力できます。



■陰線の表示　NEW

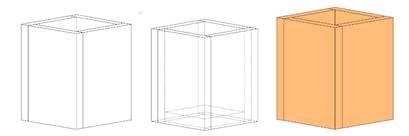

陰線(隠れて見えない線)の表示や面の色を表現できます。陰線を別階層に出力するため、色を変える、補助線に変更するなどの見せ方の工夫ができます。



■ショートカットキーのカスタム　NEW

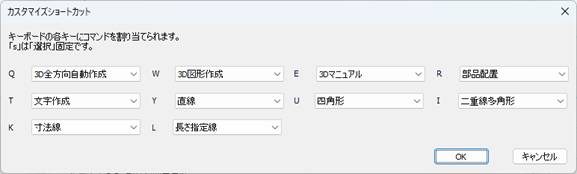

キーボードのキーによく使うコマンドをカスタマイズできます。マウスを動かす操作を減らし、作業効率が向上します。



「図面のプロ4」の製品概要

■製品名	：	「図面のプロ4」
■価格	：	10,780円（税込）
■製品内容	：	3D図面作成ソフト
■開発	：	有限会社ライラックシステム
■販売・サポート	：	ソースネクスト株式会社
■製品情報	：	https://www.sourcenext.com/product/0000014901/

「図面のプロ4」の動作環境

■対応OS	：	Windows11,10 (64bit)
■CPU	：	1GHｚ以上
■メモリ	：	OSが推奨する容量
■インストール容量	：	500ＭＢ以上の空き容量
■解像度	：	1024×768以上
■その他	：	OS動作条件を満たすパソコンであれば問題なく動作します。
